FPadX系列

高端电容人机界面

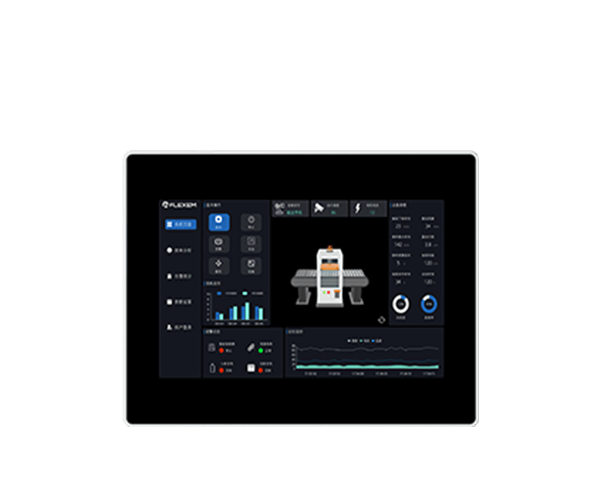

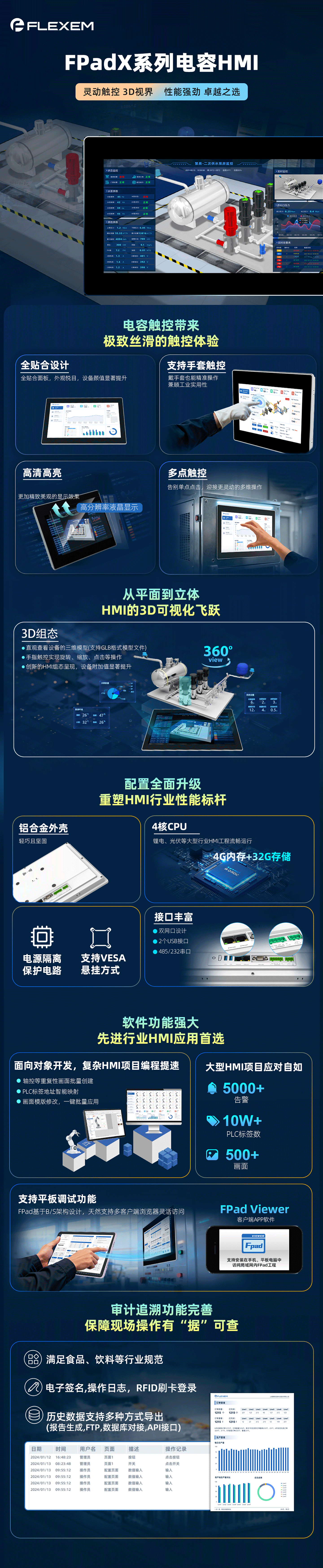

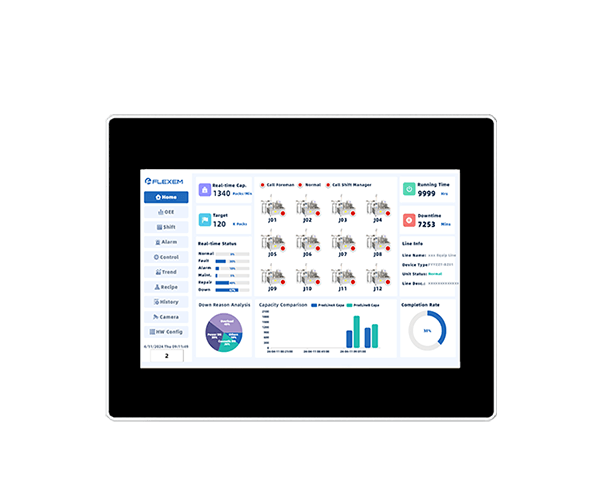

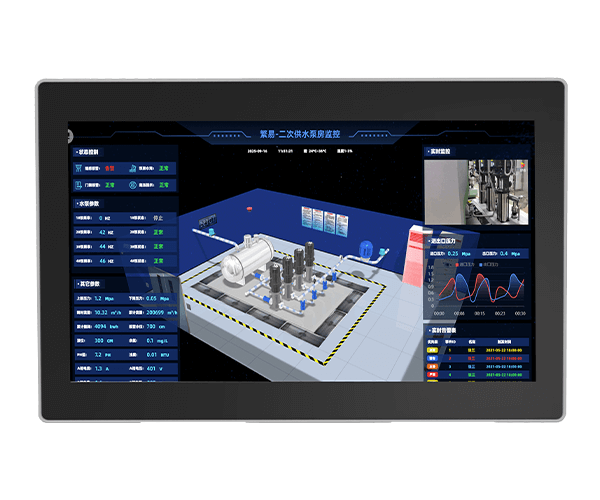

FPadX系列电容触摸屏，15.6、12.1及10.1英寸三种规格。采用全贴合窄边框设计与金属外壳，搭载4核处理器，支持多点电容触控及3D组态可视化。配合稳定可靠的FSU软件平台，轻松应对锂电、光伏、3C等行业中大型HMI项目，助力设备实现颜值与性能的双重升级。

相关资料下载

软件下载

产品描述
规格参数
相关产品

- 商品名称: FPadX系列
- 副标题: 高端电容人机界面
FPadX系列电容触摸屏，15.6、12.1及10.1英寸三种规格。采用全贴合窄边框设计与金属外壳，搭载4核处理器，支持多点电容触控及3D组态可视化。配合稳定可靠的FSU软件平台，轻松应对锂电、光伏、3C等行业中大型HMI项目，助力设备实现颜值与性能的双重升级。

型号	FPad710X	FPad712X	FPad716X
显示器	10.1 英寸16:10 TFT LCD屏	12.1 英寸16:10 TFT LCD屏	15.6 英寸16:9 TFT LCD屏
分辨率	1280×800	1280×800	1920×1080
色彩	24 位	24 位	24 位
亮度	400 cd/m²	400 cd/m²	400 cd/m²
背光	LED	LED	LED
LCD寿命	50000 小时	50000 小时	50000 小时
触摸屏	Glass+Glass 投射式多点电容触摸屏	Glass+Glass 投射式多点电容触摸屏	Glass+Glass 投射式多点电容触摸屏
液晶可视角度（T/B/L/R）	85°/85°/85°/85°	80°/80°/80°/80°	85°/85°/85°/85°
CPU	8nm SoC，八核64 位大小核架构：4Cortex-A72+4Cortex-A53，主频2.2GHz；AI 算力6.0TOPS	8nm SoC，八核64 位大小核架构：4Cortex-A72+4Cortex-A53，主频2.2GHz；AI 算力6.0TOPS	8nm SoC，八核64 位大小核架构：4Cortex-A72+4Cortex-A53，主频2.2GHz；AI 算力6.0TOPS
GPU	ARM Mali G52 MC3	ARM Mali G52 MC3	ARM Mali G52 MC3
存储器	32GB EMMC+4GB DDR4	32GB EMMC+4GB DDR4	32GB EMMC+4GB DDR4
RTC	实时时钟内置	实时时钟内置	实时时钟内置
以太网接口	2 个千兆网卡(10/100/1000M)	2 个千兆网卡(10/100/1000M)	2 个千兆网卡(10/100/1000M)
USB接口	2 个USB Type-A 3.0 接口	2 个USB Type-A 3.0 接口	2 个USB Type-A 3.0 接口
串行通讯端口	COM1: RS232/RS485/RS422 COM2: RS485/RS422 COM3: RS232	COM1: RS232/RS485/RS422 COM2: RS485/RS422 COM3: RS232	COM1: RS232/RS485/RS422 COM2: RS485/RS422 COM3: RS232
额定功率	< 15W	< 15W	< 15W
额定电压	DC24V，可工作范围DC 18V~28V	DC24V，可工作范围DC 18V~28V	DC24V，可工作范围DC 18V~28V
电源保护	具备雷击浪涌保护	具备雷击浪涌保护	具备雷击浪涌保护
允许失电	< 5mS	< 5mS	< 5mS
CE & RoHS	符合EN61000-6-2:2019，EN61000-6-4:2019 标准；符合RoHS 雷击浪涌±1kV，群脉冲±2kV；静电接触4kV，空气放电8kV	符合EN61000-6-2:2019，EN61000-6-4:2019 标准；符合RoHS 雷击浪涌±1kV，群脉冲±2kV；静电接触4kV，空气放电8kV	符合EN61000-6-2:2019，EN61000-6-4:2019 标准；符合RoHS 雷击浪涌±1kV，群脉冲±2kV；静电接触4kV，空气放电8kV
工作温度	-10~60℃	-10~60℃	-10~60℃
存储温度	-20~70℃	-20~70℃	-20~70℃
防紫外线	禁止在强紫外线环境下工作（例如阳光直射）	禁止在强紫外线环境下工作（例如阳光直射）	禁止在强紫外线环境下工作（例如阳光直射）
环境湿度	10%~90%RH（无冷凝）	10%~90%RH（无冷凝）	10%~90%RH（无冷凝）
抗震性	10~25Hz（X、Y、Z 方向2G/30 分钟）	10~25Hz（X、Y、Z 方向2G/30 分钟）	10~25Hz（X、Y、Z 方向2G/30 分钟）
冷却方式	自然风冷	自然风冷	自然风冷
安装方式	嵌入式安装/VESA 安装	嵌入式安装/VESA 安装	嵌入式安装/VESA 安装
防护等级	前面板符合IP65（配合平整盘柜安装），机身后壳符合IP20	前面板符合IP65（配合平整盘柜安装），机身后壳符合IP20	前面板符合IP65（配合平整盘柜安装），机身后壳符合IP20
机械结构	有色金属合金外壳	有色金属合金外壳	有色金属合金外壳
开孔尺寸	260mm×202mm	295mm×217mm	380mm×245mm
整机尺寸	274mm×214mm×27mm	313mm×228mm×38mm	394mm×256mm×31mm
整机重量	约1450g	约2300g	约2700g
