插针机
Overview
设备介绍与关键指标

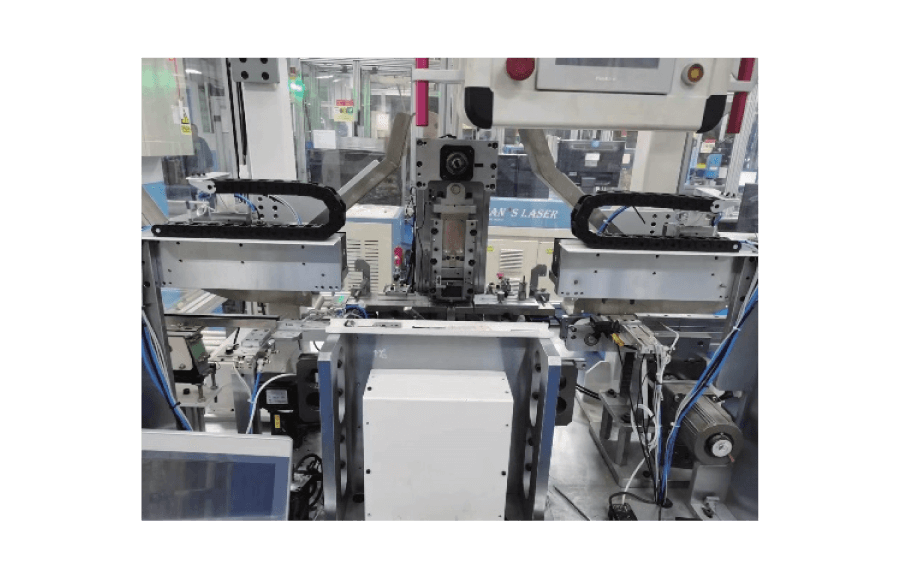

插针机是一种专门用于电子连接器的自动化组装设备。这种机器主要用于将电子元件（如针脚）精确地插入到连接器的塑料壳体中，以形成完整的连接器组件，广泛应用于 3C 电子设备行业。
4pcs/s
稳定插针速度
6000rpm
裁切轴跟随速度
11轴
系统同步控制轴数
Workflow

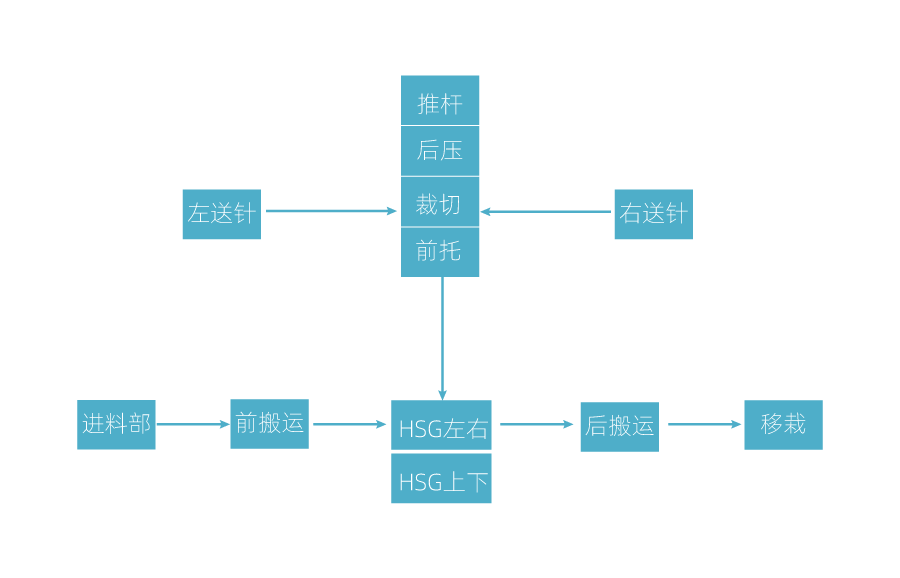

工艺流程示意
Challenges
行业痛点与挑战
机械限制导致速度报警
客户要求 4 pcs/s 的高效率，但受限于1:5减速机结构，裁切轴跟随速度需达6000rpm，极易触发“速度异常”报警，传统控制难以突破。
高动态负载转矩过载
在高速裁切瞬间，电机转矩易达到额定值的 3倍，导致设备运行不稳定甚至停机，对伺服瞬时过载能力要求极高。
控制模式切换易报错
工艺涉及“位置/扭矩”模式频繁切换（如推杆动作），从扭矩向位置模式切换时，极易出现轴掉线或报错，影响连续生产。
高端替代的成本挑战
要求在保证同等高效率与稳定性的前提下，大幅降低控制成本，对国产方案性能要求极其严苛。
Solutions
繁易解决方案架构

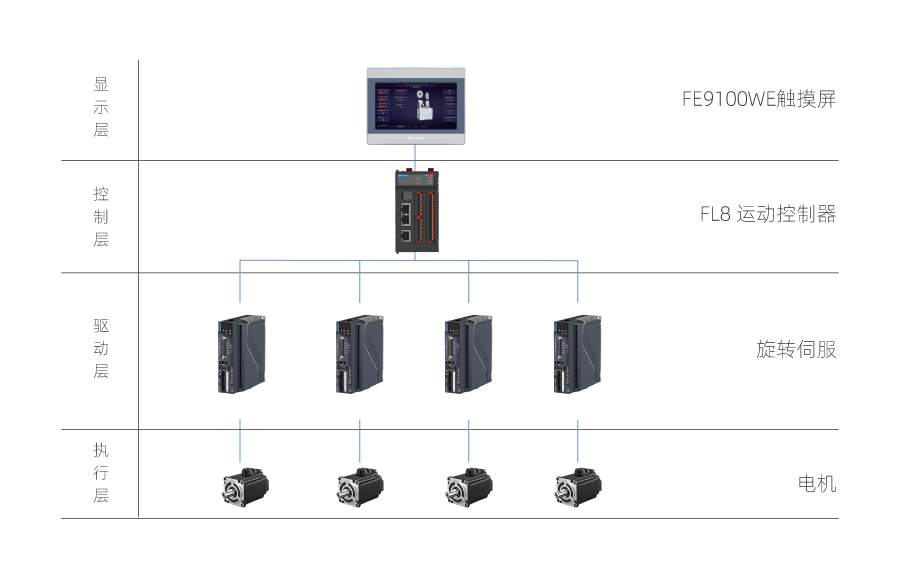

本设备采用繁易全套自动化控制方案，以 FE9100WE 系列 10.1 寸触摸屏为人机交互界面，搭载 FL8 系列（脉冲轴型 FL8-E16-D 搭配扩展模块）高性能 PLC。底层驱动部署 11 台 FV5-R1 系列伺服驱动器（功率 100W-750W），系统全面依托 Codesys 标签通讯无缝连接，完美满足设备高速化和高同步性需求。
Key Values
核心优势
工艺优化突破速度瓶颈
创新优化凸轮曲线，将裁切路径由“旋转”改为“正反转往复”运动，在不改变机械结构的前提下降低电机转速要求，稳定达成 4 pcs/s 目标。
两段增益解决过载
引入“两段增益”控制参数并优化曲线类型为直线段，有效抑制裁切瞬间的转矩峰值，将负载控制在安全范围内，确保运行稳定。
平滑切换保障零故障
开发专用功能块逻辑，利用 Codesys 指令实现扭矩与位置模式的平滑无缝接管，彻底解决了模式切换时的震荡和报错问题。
高性价比完美替代
全套方案性能完全对标原进口方案，依托 EtherCAT 总线高同步性，显著降低硬件采购成本，实现了客户期望的“降本不降效”。
