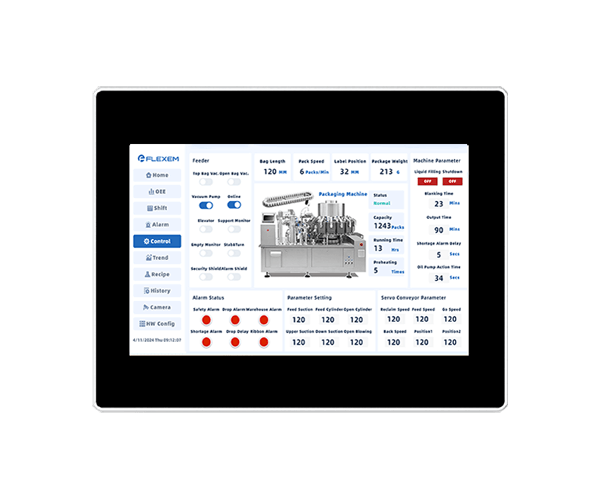

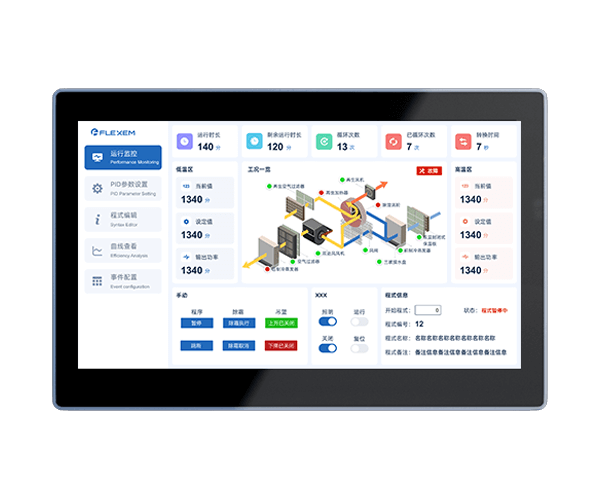

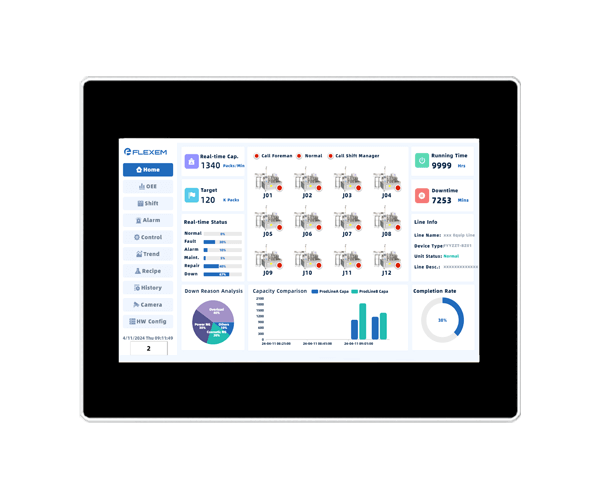

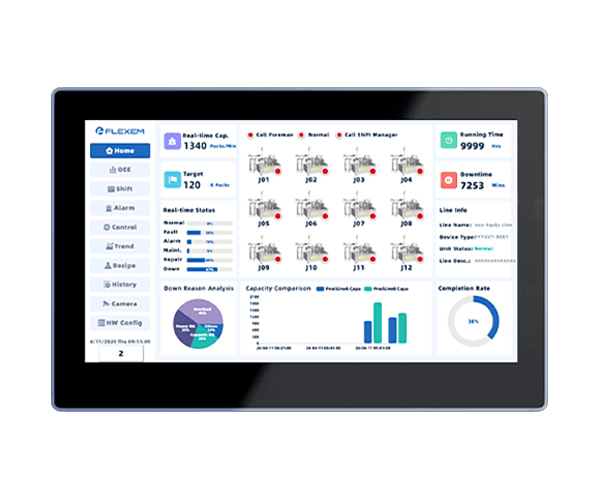

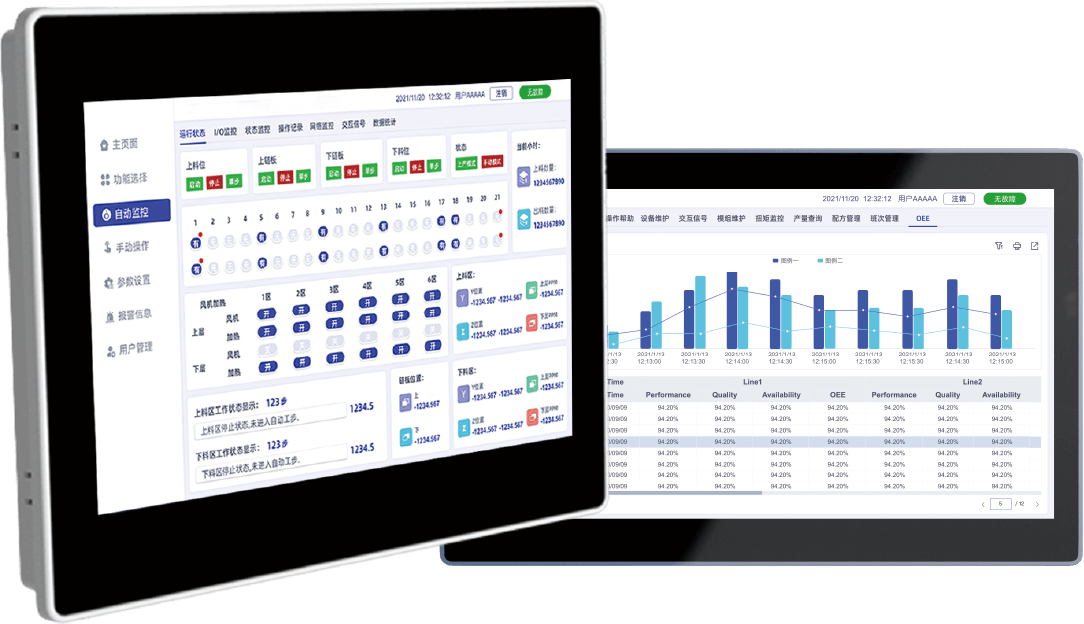

- 商品名称: FPad系列
- 副标题: 专为高端设备打造，新一代Web人机界面
FPad 系列HMI是繁易新一代高端Web人机界面。搭配高性能处理器和大容量存储器，为大型、复杂HMI程序高效运行提供基础。 搭载繁易全新的面向对象开发工具——FStudio Unified，集成丰富的组态资源和模板，强大的应用功能为用户提供灵活、创新、开放的编程体验。 嵌入式和VESA两种安装方式让设备几乎能安装在任何应用环境。 多种类人机通讯接口，助力工业现场信息化的实现。
繁易FPad系列
工业智能触摸屏
More than HMI

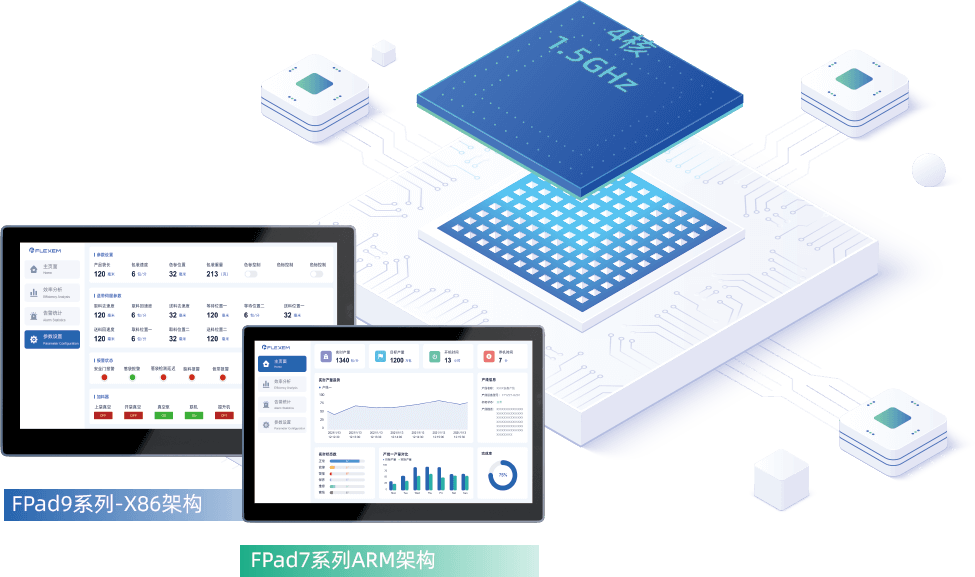

配置全面升级
大型复杂HMI工程首选
突破传统HMI性能边界，打开智能HMI无限想象。
500+
画面数量
300+
单页面点位通讯
30W+
PLC标签导入量
1W+
告警数量

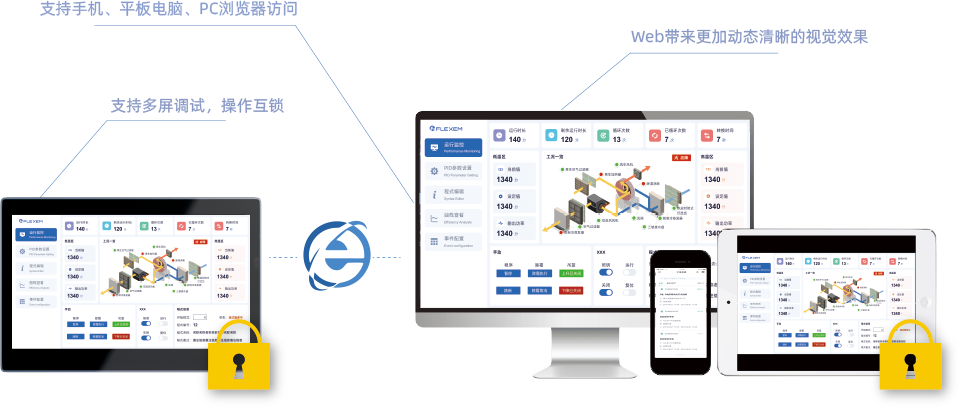

基于Web
一套工程，多端访问
FPad底层基于B/S架构，
天然支持Web浏览器访问，
带给用户更灵活的访问模式。
面向对象编程，复杂工程快速开发
FPad工程基于数据模型搭建，建立统一、通用的设备描述语言，方便现场快速实现设备工程标准化、规范化。
数据解耦
支持数据模型的创建
模板复用
批量创建复杂工程中的重复模块
模板分享
让不同开发者可以使用同一标准

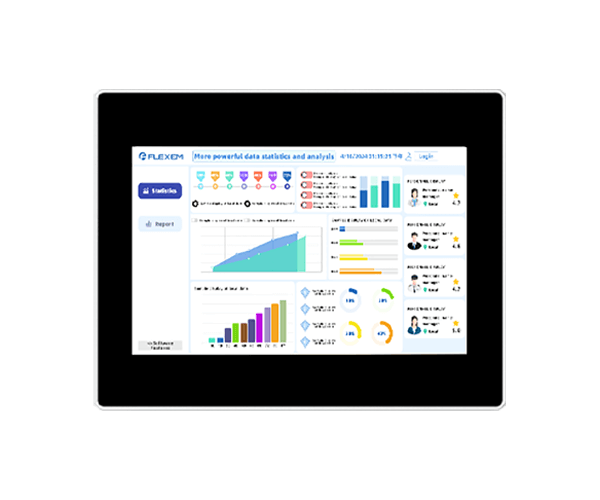

统计分析，高人一等
FPad支持趋势图、操作日志、报告等功能，并且支持导出，方便客户在HMI上进行历史数据追溯与分析。
| 数据趋势追踪与分析
| 报表自定义设计，支持自动推送与打印
| 集成Python语言，支持多个数据分析算法
轻松“触”及信息化
支持主流HTTP接口对接
零脚本配置SOAP类型接口
支持自定义的MQTT/OPC UA数据推送
轻松适配任意厂商
可轻松对接第三方信息系统（MES，ERP， 用户管理系统），告警操作日志一键转发至
第三方系统
-
型号硬件参数显示屏液晶可视角度
（T/B/L/R）分辨率色彩亮度触摸屏CPUGPU存储器以太网USB端口HDMI口串行通讯端口操作系统组态软件电气规格额定功率额定电源电源保护允许失电CE & RoHS环境要求工作温度存储温度紫外线环境湿度抗震性冷却方式其他防护等级机械结构安装方式开孔尺寸整机尺寸整机重量
FPad71010.1"16:10 TFT LCD屏85'/85/85'/851280×80024位色400 cd/m²4线工业电阻触摸屏SOC8nm Ai芯片，八核64位大小核架构：4*Cortex-A76+4*Cortex-A55，主频2.4GHz，Ai算力6.0TopsMali-G610MC432GB EMMC+4GB DDR42路千兆网卡(10/100/1000M)2路USB 3.0TypeA接口HDMI 2.0a接口支持1080P显示COM1:RS232/RS485/RS422，
COM2:RS485/RS422，COM3:RS232LinuxFStudio Unified<10WDC24V,可工作范围18V~28V具备雷击浪涌保护<5mS符合EN61000-6-2:2019,EN61000-6-4:2019标准，符合RoHS，雷击浪涌±1KV，群脉冲±2KV，静电接触4KV，空气放电8KV-10~60℃-20~70℃禁止在强紫外线环境下工作（比如阳光直射）10~90%RH（无冷凝）10~25Hz(X、Y、Z方向2G/30分钟)自然风冷前面板符合IP65(配合平整盘柜安装),机身后壳符合IP20有色金属合金外壳嵌入式安装/VESA安装260mm×202mm274mm×214mm×27mm约1450g
FPad71212.1"16:10 TFT LCD屏80'/80'/80'/80'1280×80024位色400 cd/m²4线工业电阻触摸屏SOC8nm Ai芯片，八核64位大小核架构：4*Cortex-A76+4*Cortex-A55，主频2.4GHz，Ai算力6.0TopsMali-G610MC432GB EMMC+4GB DDR42路千兆网卡(10/100/1000M)2路USB 3.0TypeA接口HDMI 2.0a接口支持1080P显示COM1:RS232/RS485/RS422，
COM2:RS485/RS422，COM3:RS232LinuxFStudio Unified<15WDC24V,可工作范围18V~28V具备雷击浪涌保护<5mS符合EN61000-6-2:2019,EN61000-6-4:2019标准，符合RoHS，雷击浪涌±1KV，群脉冲±2KV，静电接触4KV，空气放电8KV-10~60℃-20~70℃禁止在强紫外线环境下工作（比如阳光直射）10~90%RH（无冷凝）10~25Hz(X、Y、Z方向2G/30分钟)自然风冷前面板符合IP65(配合平整盘柜安装),机身后壳符合IP20有色金属合金外壳嵌入式安装/VESA安装295mm×217mm313mm×228mm×38mm约2300g
FPad71615.6"16:9 TFTLCD屏85'/85/85'/851920×108024位色400 cd/m²4线工业电阻触摸屏SOC8nm Ai芯片，八核64位大小核架构：4*Cortex-A76+4*Cortex-A55，主频2.4GHz，Ai算力6.0TopsMali-G610MC432GB EMMC+4GB DDR42路千兆网卡(10/100/1000M)2路USB 3.0TypeA接口HDMI 2.0a接口支持1080P显示COM1:RS232/RS485/RS422，
COM2:RS485/RS422，COM3:RS232LinuxFStudio Unified<15WDC24V,可工作范围18V~28V具备雷击浪涌保护<5mS符合EN61000-6-2:2019,EN61000-6-4:2019标准，符合RoHS，雷击浪涌±1KV，群脉冲±2KV，静电接触4KV，空气放电8KV-10~60℃-20~70℃禁止在强紫外线环境下工作（比如阳光直射）10~90%RH（无冷凝）10~25Hz(X、Y、Z方向2G/30分钟)自然风冷前面板符合IP65(配合平整盘柜安装),机身后壳符合IP20有色金属合金外壳嵌入式安装/VESA安装380mm×245mm394mm×256mm×31mm约2700g
FPad910R00110.1" 16:9 TFT LCD屏80'/80'/80'/80'1024x60024位色350 cd/m²4线工业电阻触摸屏集成Intel CeleronJ3455四校1.50GHz处理器，up to230GHBGB DDR3L,Support 1333/1600/1866MHz128G8,SAIASSD固态硬盘LAN1:RJ45,10/100/1000 Mbps
LAN2:RJ45,10/100/1000 Mbps4*USB 3.0(Type-A Rear IO)2 个 HDMI 接口(直角 TYPE-A)：最高支持 3840x2160@30Hz分辨率1 个 RS232 串行接口(COM1，全通道，DB9/公头LinuxFStudio Unified<45WDC24V,可工作范围19.2V-28.8V采用隔离电源适配器，具备雷击浪涌保护<5mS符合EN61000-6-2:2019,EN61000-6-4:2019标准，符合RoHS，雷击浪涌±1KV，群脉冲±2KV，静电接触4KV，空气放电8KV0-50℃-20-60℃禁止在强紫外线环境下工作（比如阳光直射）10~90%RH（无冷凝）10~25Hz(X、Y、Z方向2G/30分钟)自然风冷前面板符合IP65(配合平整盘柜安装),机身后壳符合IP20有色金属合金外壳嵌入式安装260mmx202mm273mm×213mm×54.5mm约1560g
FPad916R00115.6"16:9TFT LCD屏85'/85/85'/85'1920×108024位色250 cd/m²4线工业电阻触摸屏集成Intel CeleronJ3455四校1.50GHz处理器，up to230GHBGB DDR3L,Support 1333/1600/1866MHz128G8,SAIASSD固态硬盘LAN1:RJ45,10/100/1000 Mbps
LAN2:RJ45,10/100/1000 Mbps4*USB 3.0(Type-A Rear IO)2 个 HDMI 接口(直角 TYPE-A)：最高支持 3840x2160@30Hz分辨率1 个 RS232 串行接口(COM1，全通道，DB9/公头)LinuxFStudio Unified<45WDC24V,可工作范围18V~28V采用隔离电源适配器，具备雷击浪涌保护<5mS符合EN61000-6-2:2019,EN61000-6-4:2019标准，符合RoHS，雷击浪涌±1KV，群脉冲±2KV，静电接触4KV，空气放电8KV0-50℃-20-60℃禁止在强紫外线环境下工作（比如阳光直射）10~90%RH（无冷凝）10~25Hz(X、Y、Z方向2G/30分钟)自然风冷前面板符合IP65(配合平整盘柜安装),机身后壳符合IP20有色金属合金外壳嵌入式安装380mmx245mm394mm×256mmx53.3mm约2950g
