- 商品名称: FL8系列
- 副标题: Codesys平台,总线运控型
FL8智能控制器,基于Codesys平台研发的中型PLC,IEC61131-3架构,内置高速EtherCAT运动控制总线,内置以太网及串口,支持OPC UA及Modbus协议,无缝链接上位控制系统,实现整体系统的优化。
总线型运动控制器-FL8系列
▶ 符合IEC61131-3软件国际标准
▶ 集成PLC/运动控制控制平台▶ EtherCAT高速运动控制总线
▶ 面向对象编程▶ 内置高速I0,内置Canopen通讯

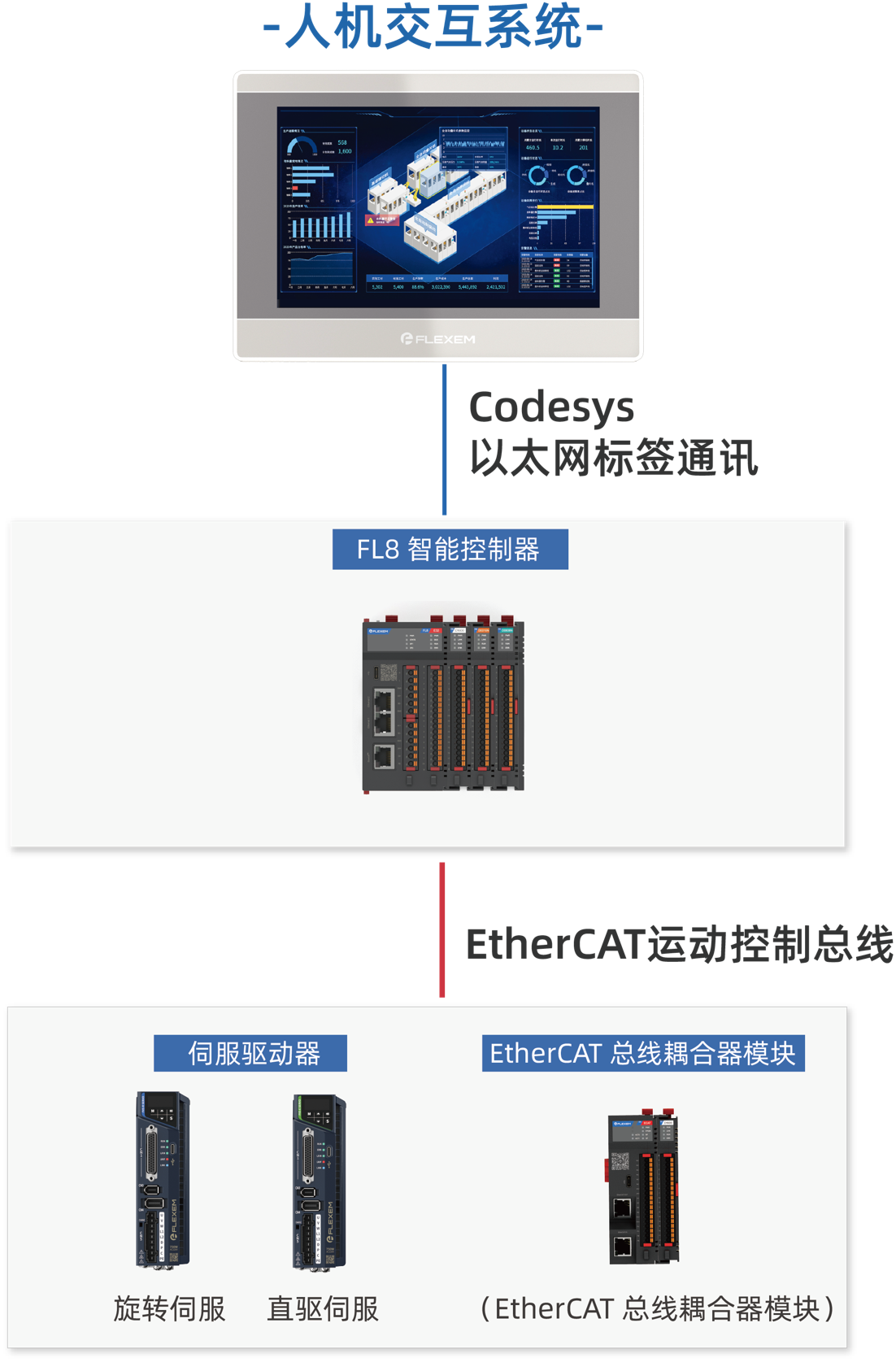

分布式系统架构
<< FL8支持高速EtherCAT运动控制总线,实现对复杂机器的精确运动控制;内置CANopen现场总线, 便捷链接现场从站设备;内置以太网串口支持Modbus协议,无缝链接上位控制系统,实现整体系统的优化。
-
型号
FL8-E8-D
FL8-E16-D
FL8-E32-D
CPU
4核1GHz
内存
1GB
2GB
2GB
硬盘
4GB
8GB
8GB
带轴能力
8轴EtherCAT+脉冲轴
16轴EtherCAT+脉冲轴
32轴EtherCAT+脉冲轴
脉冲轴
6点200KHz脉冲输出
左侧扩展卡
支持左扩展(4G Cat1或WiFi无线,串口)
以太网
百兆*2
EtherCAT
支持(EtherCAT主站*1,支持最大72从站)
串口通信
2通道RS485
CAN通信
1通道CAN
程序容量
32M
用户数据空间
128M
数据容量
I区128KBytes,Q区128KBytes,M区512KBytes,掉电保持区800KBytes,其它变量:无限制
其他接口
U盘(Type-C)程序上下载,数据存储
其他说明
支持电子凸轮、电子齿轮
编码器轴
7点200KHz脉冲输入
本体IO
8点输入(NPN/PNP兼容),8点输出(NPN)

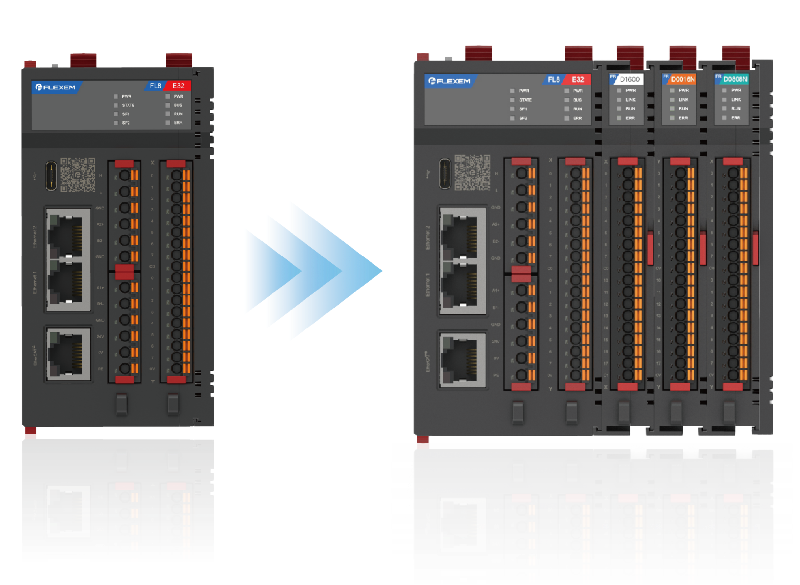

右侧扩展
最多31个模块
编程语言
IL、LD、ST、SFC、CFC、FBD
电源输入
DC24V±20%
总线协议
EtherCAT、Modbus-TCP、Canopen、Modbus-RTU、OPC UA
RTC
内置时钟
