- 商品名称: 9000系列
- 副标题: 高性能，大容量，为大型复杂设备而生
繁易工业触摸屏 9000 系列，新一代人机界面。延续了繁易触摸屏 6000 系列物联网 HMI 功能，低成本，铝合金外壳；主板三防喷漆处理，适应恶劣环境。全新开模，采用更加实用的向后出线方式；重新设计的外观，拥有更高的颜值；有更高分辨率机型可选。 通过选配 FLink 物联网模块，可以立即升级为物联网人机界面，享受完整的繁易工业物联网云平台服务。

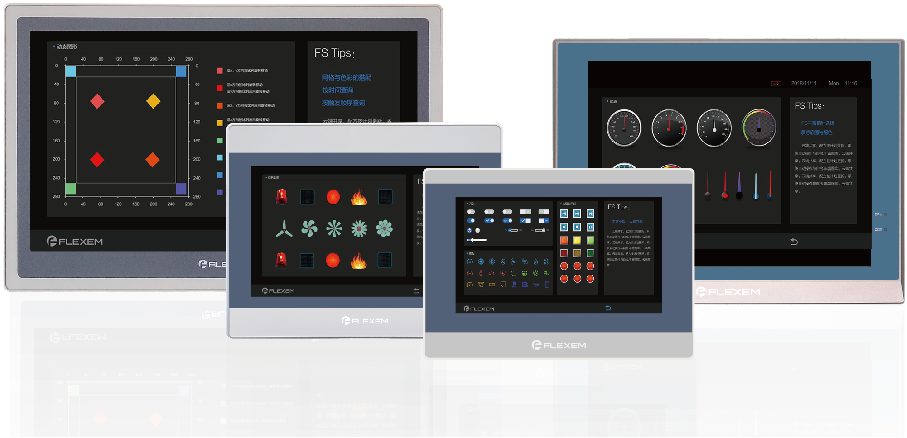

FE9000系列触摸屏
高性能电阻式HMI
支持标签变量和复杂工程
高性能，大容量
支持几千个画面
和几十万数据点
支持大量标签通讯协议
-
型号硬件参数显示屏液晶可视角度
（T/B/L/R）分辨率色彩亮度触摸屏CPU存储器以太网USB端口程序下载方式串行通讯端口电气规格额定功率额定电压电源保护允许失电CE & RoHS环境要求工作温度存储温度紫外线环境湿度抗震性冷却方式其他防护等级机械结构开孔尺寸整机尺寸整机重量
FE9070H7"16:9 TFT LCD屏85'/85'/85'/85'1024×60016位350 cd/m²4线工业电阻触摸屏4核1.2G Cortex-A538GB Flash+1GB DDR31路10M/100M自适应1个USB Slave 2.0端口
1个USB Host 2.0端口USB Slave/U盘/以太网COM1:RS232/RS485/RS422
COM2:RS485
COM3:RS232<10WDC24V,可工作范围DC9V~28V具备雷击浪涌保护<5mS符合EN61000-6-2:2019；
EN61000-6-4:2019标准；
符合RoHS雷击浪涌±1KV,群脉冲±2KV；
静电接触4KV,空气放电8KV0~50℃-20~60℃禁止在强紫外线环境下工作(比如阳光直射)10~90%RH(无冷凝)10~25Hz(X、Y、Z方向2G/30分钟)自然风冷前面板符合IP65(配合平整盘柜安装)
机身后壳符合IP20工程塑料，浅灰192mm×138mm204mm×145mm×33.8mm约560g
FE9100M10.1"16:9 TFT LCD屏85'/85'/85'/85'1024×60016位400 cd/m²4线工业电阻触摸屏4核1.2G Cortex-A538GB Flash+1GB DDR32路10M/100M自适应1个USB Slave 2.0端口
1个USB Host 2.0端口USB Slave/U盘/以太网COM1:RS232/RS485/RS422
COM2:RS485/RS422
COM3:RS232<10WDC24V,可工作范围DC9V~28V具备雷击浪涌保护<5mS符合EN61000-6-2:2019；
EN61000-6-4:2019标准；
符合RoHS雷击浪涌±1KV,群脉冲±2KV；
静电接触4KV,空气放电8KV-10~60℃-20~70℃禁止在强紫外线环境下工作(比如阳光直射)10~90%RH(无冷凝)10~25Hz(X、Y、Z方向2G/30分钟)自然风冷前面板符合IP65(配合平整盘柜安装)
机身后壳符合IP20铝合金外壳260mm×202mm274mm×214mm×39mm约1450g
FE9121M12.1"4:3 TFT LCD屏80'/80'/80'/80'1024×76816位350 cd/m²4线工业电阻触摸屏4核1.2G Cortex-A538GB Flash+1GB DDR31路10M/100M自适应1个USB Slave 2.0端口
1个USB Host 2.0端口USB从口/U盘/以太网COM1/COM2:RS232/RS485/RS422
COM3/COM4:RS232<15WDC24V,可工作范围DC18V~28V采用隔离电源模块，具备雷击浪涌保护<5mS符合EN61000-6-2:2019；
EN61000-6-4:2019标准；
符合RoHS雷击浪涌±1KV,群脉冲±2KV；
静电接触4KV,空气放电8KV-10~60℃-20~70℃禁止在强紫外线环境下工作(比如阳光直射)10~90%RH(无冷凝)10~25Hz(X、Y、Z方向2G/30分钟)自然风冷前面板符合IP65(配合平整盘柜安装)
机身后壳符合IP20铝合金+镀锌板喷粉291mm×219mm310mm×240mm×48.5mm约2710g
FE9150M15"4:3 TFT LCD屏80'/80'/80'/80'1024×76816位400 cd/m²4线工业电阻触摸屏4核1.2G Cortex-A538GB Flash+1GB DDR31路10M/100M自适应1个USB Slave 2.0端口
1个USB Host 2.0端口USB从口/U盘/以太网COM1/COM2:RS232/RS485/RS422
COM3/COM4:RS232<15WDC24V,可工作范围DC18V~28V采用隔离电源模块，具备雷击浪涌保护<5mS符合EN61000-6-2:2019；
EN61000-6-4:2019标准；
符合RoHS雷击浪涌±1KV,群脉冲±2KV；
静电接触4KV,空气放电8KV-10~60℃-20~70℃禁止在强紫外线环境下工作(比如阳光直射)10~90%RH(无冷凝)10~25Hz(X、Y、Z方向2G/30分钟)自然风冷前面板符合IP65(配合平整盘柜安装)
机身后壳符合IP20铝合金+镀锌板喷粉360mm×272mm394mm×297mm×48.3mm约4300g
FE9156M15.6"16:9 TFT LCD屏85'/85'/85'/85'1920×108016位250 cd/m²4线工业电阻触摸屏4核1.2G Cortex-A538GB Flash+1GB DDR32路10M/100M自适应1个USB Slave 2.0端口
1个USB Host 2.0端口USB从口/U盘/以太网COM1:RS232/RS485/RS422
COM2:RS485/RS422
COM3:RS232<18WDC24V,可工作范围DC18V~28V采用隔离电源模块，具备雷击浪涌保护<5mS符合EN61000-6-2:2019；
EN61000-6-4:2019标准；
符合RoHS雷击浪涌±1KV,群脉冲±2KV；
静电接触4KV,空气放电8KV0~50℃-20~60℃禁止在强紫外线环境下工作(比如阳光直射)10~90%RH(无冷凝)10~25Hz(X、Y、Z方向2G/30分钟)自然风冷前面板符合IP65(配合平整盘柜安装)
机身后壳符合IP20铝合金外壳380mm×245mm394mm×256mm×36mm约2250g
