触摸屏(HMI)如何通过串口连接微型打印机
发布时间：
2025-08-14 11:27
本文以 FE6300系列触摸屏 为例进行说明（大部分FE系列触摸屏的配置方式相同），微型打印机以 SPRT RD-DP32-S 型号为例，帮助您快速完成配置并实现打印功能。
一、适用条件
触摸屏可通过串口连接微型打印机，实现打印触摸屏上的画面、报警信息等内容。
目前，打印机驱动按型号命名。已支持的型号可直接连接使用；未列出的型号可能无法兼容，还需要进一步测试。
二、操作步骤
1. 添加打印机

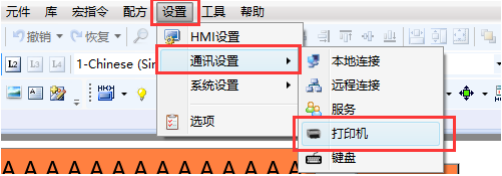

打开 FStudio 软件，在菜单栏选择 “设置 - 通讯设置 - 打印机”。

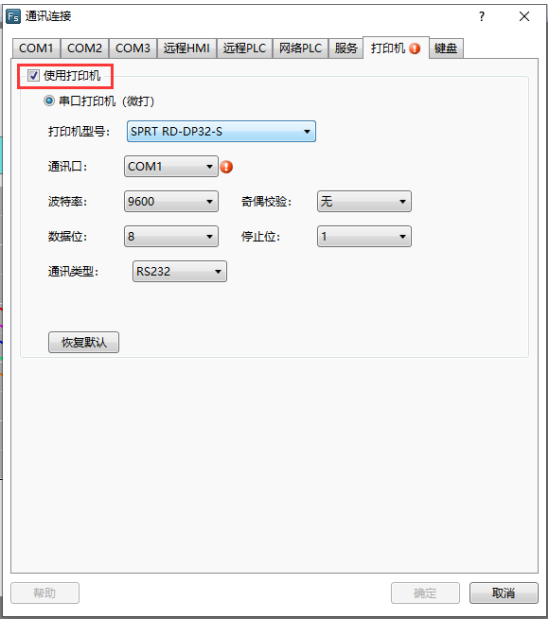

在打开的界面中：
- 勾选“使用打印机”；
- 选择对应的打印机型号；
- 设置正确的串口通讯参数。
图1-1
图1-2
2. 打印机报表打印
HMI 控制打印机打印报表支持以下两种方式：
（1）PLC 控制打印页面
通过 PLC 指定要打印的窗口编号。
操作步骤：

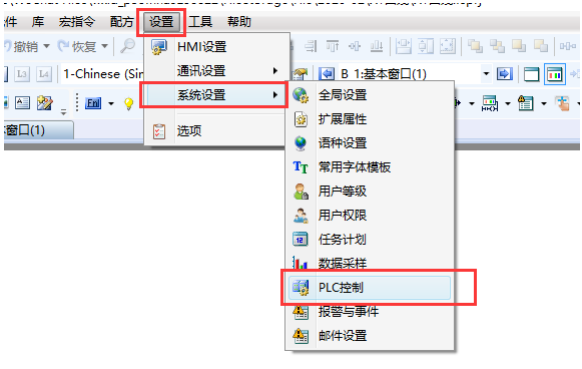

- 进入菜单 “设置 - 系统设置 - PLC控制”；
- 添加用于控制打印窗口编号的字地址（如 HMI 本地地址 LW0）；
- 当 LW0 的值为 10 时，系统将打印编号为 10 的页面。
图 2-1
图 2-2
（2）功能键控制打印页面
通过 HMI 界面上的功能键触发打印操作。
操作步骤：
- 进入菜单 “元件 - 开关 - 功能键”；
- 配置功能键属性，设置其动作为“打印当前页面”或“打印指定页面”。
图 2-3
图 2-4
三、附录：支持的打印机一览表
以下为当前已支持的打印机型号（持续更新中）：
SPRT_RD-DP32-S
SUpto_SP_M,D,E,F
SUpto_SP_DVII245H
SUpto_SP_DVII40SH
BRIGHTEK_WH_E24
BRIGHTEK_WH_E26JR90
BRIGHTEK_WH_E291Z00
SLC_T400
SP_275II
LX_310
EPM203-5-LV
SPRT_RD-DP32-S-Turn
MY_POS80K
SPRT_RMA-RMT
SPRT-TL21
BRIGHTEK_WH_E42
SPRT-TL51
SPRT-RMD8
SPRT-RMDB8-Turn
MY_POS80K
SPRT_RMA-RMT
SPRT-TL21
BRIGHTEK_WH_E42
SPRT-TL51
SPRT-RMD8
SPRT-RMDB8-Turn
SPRT_SP_DVII24SH-Dis0D
BRIGHTEK_WH_E361Z200
MS_FPT201K
DP-EH204L
如需确认具体型号是否支持，请联系技术支持。
